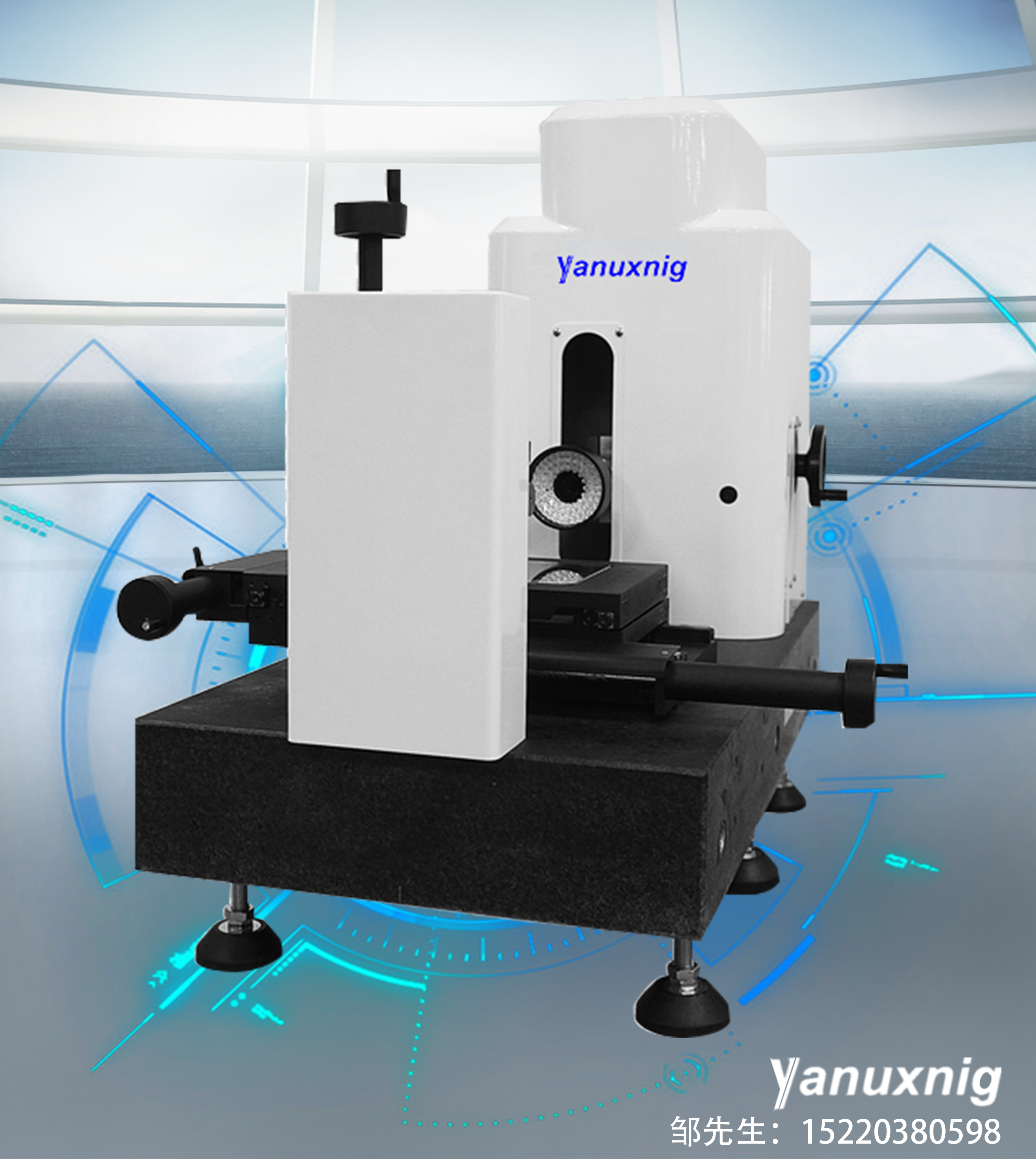

卧式投影仪介绍
  1. [ 日期:2018-11-14 查看次数:53 ]
卧式投影仪是投影仪的一种,区别与台式投影机。是能将物体以精确的放大倍数投影在投影屏上测定物体形状,尺寸的仪器。

卧式投影仪能高效率地检测各种形状复杂工件的轮廓尺寸和表面形状。如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀等各种工具、刀具和零件、以及端子、钟表、金刚石等,被广泛的应用于机械、仪表、电子、轻工等行业,院校、研究所以及计量检定部门的计量室、试验室和生产车间。卧式投影仪是一种精密电子产品,它集机械、液晶或DMD、电子电路技术于一体。

卧式投影仪主要用来对复杂形状工件进行测量,如成型刀具、样板、仪表零件、凸轮、电子元件的轮廓形状和表面尺寸等。应用光切法(见表面粗糙度测量)测量的投影仪还可测量汽轮机叶片等的剖面几何形状。卧式投影仪一般采用透射式光学投影系统,但也有带有反射式光学投影系统的。前者主要用于测量薄工件的轮廓尺寸;后者主要用于测量工件端面上的形状和尺寸等。投影仪除了有光学投影系统外,还有类似工具显微镜那样的坐标工作台(简称工作台)。测量时,被测件放在工作台上,移动或转动工作台,使投影屏上的标线对准被测长度的起点或一边。从读数机构读出工作台的坐标位置,再移动或转动工作台,使标线对准被测长度的终点或另一边,然后读出工作台的坐标值。两次读数值之差就是被测长度的量值。测角时也常以转动投影屏来对准。在投影屏上还可绘出被测长度带有公差带的放大图形,以此与投影屏上实际被测长度的放大图形比较,检验其尺寸是否合格。此法可同时测量被测件上多个尺寸,效率较高。
