影像式测量仪、三坐标测量机、精密数显投影测量仪的差别
  1. [ 日期:2019-06-30 查看次数:579 ]

广东源兴光学仪器从事检测设备行业已有近二十余年,当客户向我们咨询他们产品零件是否可以测量时,经常会提到二次影像测量仪、投影测量仪、三坐标测量仪这三种产品。很多客户实际上对这三款产品理解上还存在一定混淆。因此,我们在此为大家简单介绍下这三者之间的区别。



一. 概念方面

影像测量仪大多为光学非接触式测量,属于二维尺寸测量;三坐标测量仪主要是以接触式测量,测量空间尺寸为主,属于三维测量仪;数显投影仪又称为光学轮廓投影测量仪,是利用光学投射的原理,将被测工件之轮廓或表机投影至观察幕上作测量或比对,属二维非接触式测量仪。

 目前一些高端影像式测量仪(如3D光学影像测量仪),可加装探针,实现Z轴方向高度测量的目的。它是对光学影像二维测量的一种补充。源兴光学仪器生产的影像测量仪可通过加装探针,实现简易式3D测量目的,同时在YR-3T影像测量软件界面上,也留有相关三维测量功能模块,如:圆锥,圆柱,矩形,平面度等从而使用户能在真正意义上实现3D接触式测量。

二. 机台结构方面

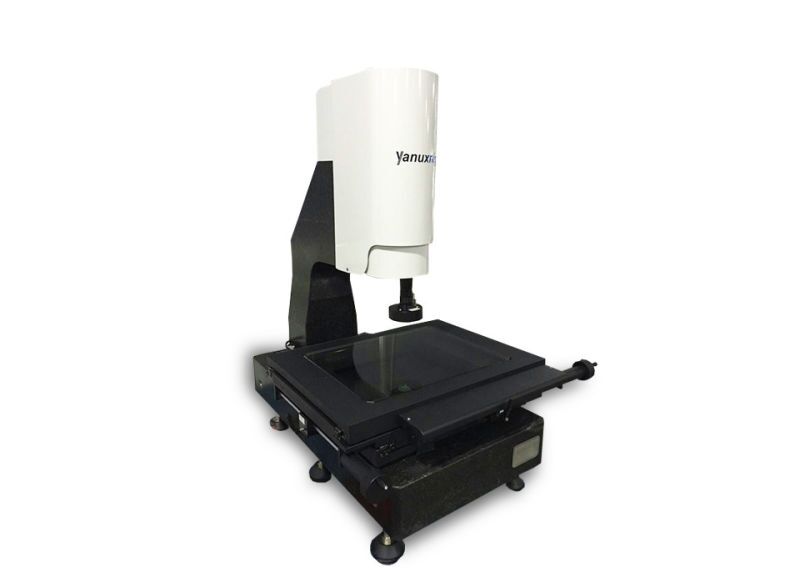

二次元影像测量仪:济南青000级大理石(硬度高,稳定性强,保证仪器精度)。

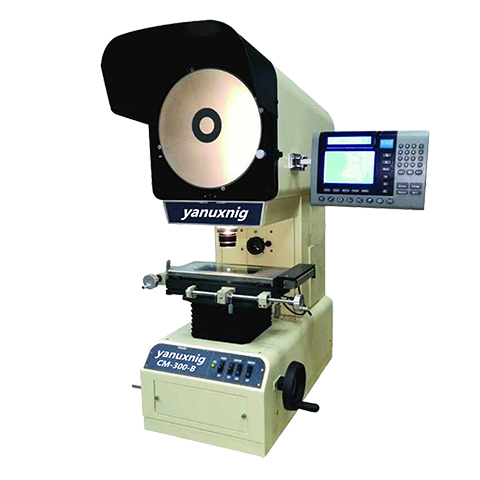

精密数显投影仪:钣金一体 成型(受环境影响较大,易生锈等,影响精度),数显表再加上以人工肉眼对刻度线测量之间也会造成肉眼误差。

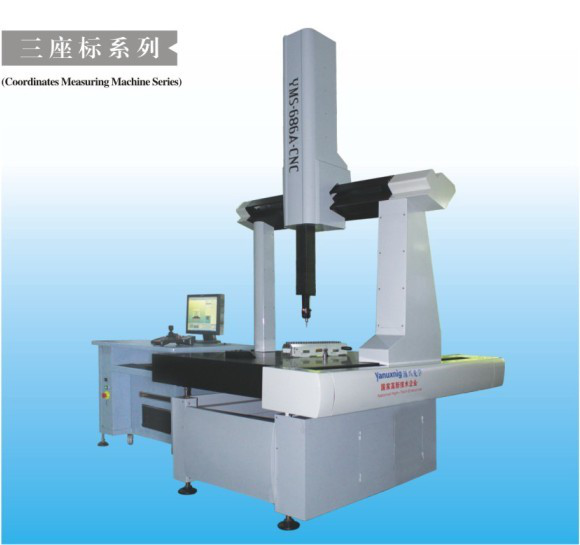

三坐标测量机:天然花岗大理石(硬度高,稳定性强,保证精度),但测量微小产品不是很方便。



三. 光源方面

1.二次元影像测量仪:上下光源采用LED冷光源系统

2.精密数显投影仪:采用150W卤素光(热光源,热澎胀原理会对机台精度产生影响)灯泡寿命也有一定的影响。

2.三坐标测量机:无光源,主要以接触式测量为主

四. 图像显示方面

1.影像式测量仪:采用高清晰度彩色摄像机, 产品成像到屏幕为彩色图像,更真实直观。

2.投影仪:主要以底光投影轮廓为主,投影图像为黑白轮廓图像。

3.三坐标测量机:软件界面上有模拟三维测量图形

五. 测量方式

1.影像式测量仪:十字线产生器,自动寻边,自动拟合,自动计算减少人为误差。

2.精密数显投影仪:十字线肉眼观察取点,存在人为误差。

3.三坐标测量机:导入数学模型后,软件自动跟踪,进行数据对比,适合机械,模具,汽车零部件等大型零件测量。
