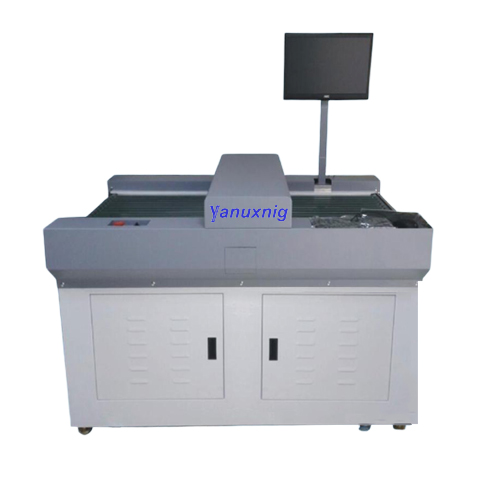

YX-YJK750验孔机设备技术参数及性能要求
  1. [ 日期:2019-07-04 查看次数:626 ]

随着设备技术的发展,PCB验孔机的应用已经很广泛,钻孔俭测对PCB板质量有着至关重要的影响。相比传统人工目视检查,验孔机能够在钻孔、镀铜、喷锡、出货阶段对孔质量进行全方位质量把关。


1、仪器用途:


源兴光学验孔机适用于PCB钻孔工序或成品板检测孔数、孔径和孔缺陷的检测。


2、项目规格:


外形长1500mm;宽1200mm;高1100mm(输送面到地面高度950±50mm)


CIS接触式图像传感器


光源条形红光LED光源


zui大厚径比16:1;可测板厚0.3mm~10.0mm,厚度小于0.3mm的板需提供样品确认,测板大小宽度:100~700mm,长度150~750mm。





孔径范围Φ0.10mm~Φ10mm


zui小孔边距0.15mm


被测板zui多孔数50万,超过50万需要客户提供样品来测试。


测量速度可分三挡:2.50±0.5mm/min、5.0±0.6m/min、12.5±0.8m/min


成品板推荐10m/min,或12.5m/min;钻孔板推荐使用5.0m/min


重复精度±30um


检测孔径精度±20um(孔径≤1mm),±30um(4mm>孔径>1mm),±40um(孔径>4mm)


允许偏斜角度±15°(±30度也可测,但精度会下降10um左右)


分检能力1通道,3扫描头


电脑工控机,CPU:i5系列;内存:4G;硬盘:1000G;操作系统:windows7


电源220V(1±10%)/50Hz


功率扫描/无分拣装置:1.2KW


操作环境抽风良好的沉铜电镀车间环境;与沉铜磨板机连线,位于沉铜线旁,乙方配置冷却翻板机、坏板暂存机、斜立式收板机(见验孔机位置图);生产板要求:干燥,不含酸性/碱性液体(防止设备被腐蚀);互联网连接以便远程诊断。


待测板要求:待测板需高压水洗并烘干后,如板面不清洁会影响检测结果。
