工具显微镜使用及保养
  1. [ 日期:2019-08-25 查看次数:33 ]

一、工具显微镜的构造

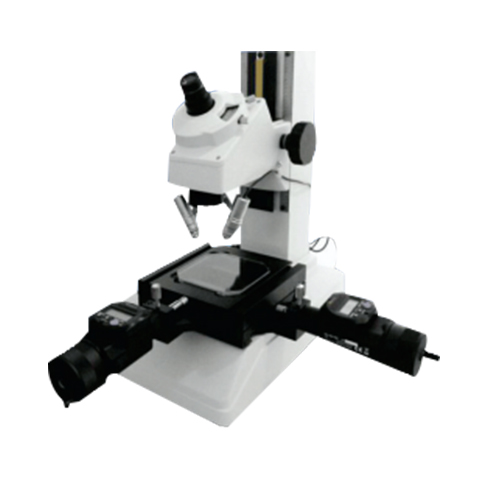

1、小型工具显微镜。


它是由精密十字移动工作台及观测显微镜构成的,是属于小型工具显微镜,设计时是以容易使用为主,所以支柱不会倾斜,照明设备亦采简易型,虽然容易但和许多附属品相连接后,就能够增加各种测定工作。

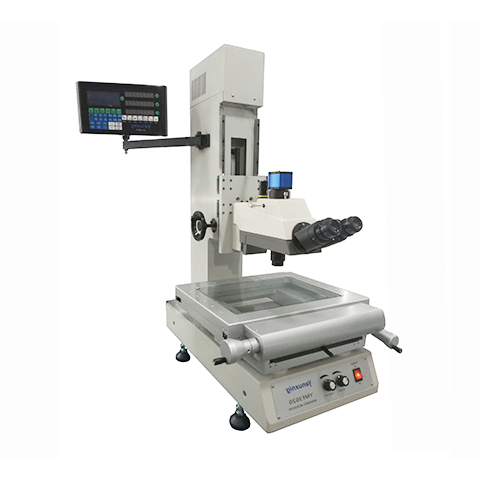

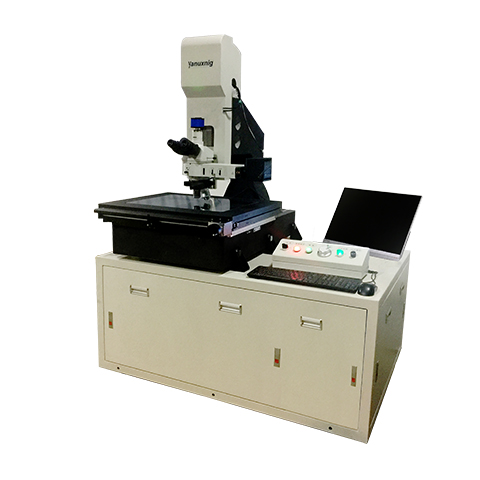

2、大型工具显微镜。


它的回转工作台是采装配式,亦由精密十字形移动台和观测显微镜制成的,穿透照明设备是采用离心照明,支柱和工作台一体成型可以左右倾斜,螺纹测定非常便捷。眼观测部装有投影装置,可从事投影像之观测。



二、工具显微镜的测定


1、直角坐标测定:


测定时必须使测定物的直角坐标方向和十字形工作台的移动方向一致时方可进行测定。采用直角坐标测定时由十字移动工作台的移动量就可直接读取直角坐标值,若是大型工具显微镜,使用瞄准孔直角坐标测定上的像连接观测眼即可正确测定,而在进行测定物直角坐标方向和十字移动工作台之校正时,使用装设在大型工具显微镜上的装配式旋转工作台非常方便,至于小型工具显微镜只要旋转台附件即可。


2、角度测定:


使用旋转工作台或角度观测透镜即可测定。一般而言角度观测透镜的精度较佳。


3、高度测定:


虽然小型工具显微镜无法测定高度,但是若把量银装在支柱的上端,然后利用显微镜的上下移动量就可测定高度了。然而,由于焦点深度,支柱倾度及量银和光轴间等因素误差,欲正确测定相当困难。


4、孔径测定:


一般是使用角度观测透镜测定,但大型工具显微镜则可使用重叠影象观测透镜或者光学探测子,就是使用重叠影象透镜,使生成的两种像重叠,接着在相对的一方亦然,于是由移动量即可显示孔的内径。假若是使用光学探测器,则先将它装设在3倍的对物透镜上,然后对准探测子和工作台的移动方向,再调整观测镜内之重叠线平行于观测透镜的十字线,而使测定子接触孔穴面。zui后利用Y轴上的进给校正重叠线的逆向移动,并用X轴进给使重叠线夹住观测透镜的十子线,即可读取X轴上的测定值。相对侧的孔穴亦然,故有读取的差值再加上探测子的直径即可获得孔穴内径。


5、圆柱体测定:


若是小形工具显微镜,则可使用倾斜中心,若是大形工具显微镜则使用中心支撑台,非中心支撑台及V形支撑台,使测定物的轴心对准工作台的左右移动方向进行测定。假如要正确测定时,将角度观测透镜对准零点,使测定物的一边轮廓对准旋转工作台上的十字线。再使另一边对准十字线,此刻如果两方的旋转台读数相同时,则测定物轴心必定和旋转台移动方向一致,另由于两侧具有角度差。因此,必须使用二角的中间值设定。测定时是读取Y轴的读数,故要选定zui佳的光圈直径。


6、螺纹测定:


外径和螺纹内径:测定的方法和圆柱体的测定方法相同。


有效直径测定:导程角较小的螺纹不须使支柱或倾斜中心倾斜,只要把十字线对准螺纹的齿腹就可以测定。假如只有导程角而使支柱或倾斜中心倾斜容易产生误差。因此,若使用十字线测定者,一般都不倾斜,但若使用齿形测定者,只要导程角倾斜对准螺纹后再读取测定值,其次再依相同方法测定相对侧之测定值,由二者的差即可求得有效径。


节距测定:小形工具显微镜者,只要另倾斜中心倾斜而使用导程角测定即可,而大形工具显微镜则用支柱倾斜方式再用导程角测定节距。


螺纹角度测定:可用倾斜中心或支柱倾斜的方法进行测定,但测定值是指螺纹垂直端面角度,所以须经计算后才能解得螺纹轴端面的角度。



三、保养和维护


工具显微镜是很精密的测量仪器,如果保养的不好,将会很大程度的降低其使用寿命和精度。


1、环境:


工具显微镜zui好能够放置在清洁干净的场所,但一般使用在机械工厂的机会很多,故应注意下列各点:


(1)一般照明不要超过必要的亮度。


(2)不会沾油污的地点。


(3)灰尘少的地点。


(4)振动少的场所。


(5)不会发生温度急剧变化的地点。


2、玻璃零组件:


玻璃零件应随时保持清洁,不可沾上污垢,否则生像不清晰而且降低测定精度。


(1)镜头:平时应该注意不要用手触碰镜头,假若镜头表面沾有手纹或油污,可用镜头清洁剂或者用纱布浸湿酒精轻轻擦拭,如果不了解镜头者请不要随意分解,些微的灰尘是不会影响测定效果。


(2)测量台座玻璃:放置测定物时zui容易伤及此部的玻璃面,故要特别注意。若沾上油垢或灰尘请用柔软拭布擦拭。还有,对物透镜及观测透镜之使用要十分注意。当从显微镜拆卸观测透镜时容易使显微镜的活动焦距沾上灰尘,故纵然不使用也要把观测透镜装在显微镜上。


3、电气零件:


工具显微镜必须使用较高压的电流,假若接触不良容易产生热,易发生危险,所以必须随时检查,原则上主机必须接地。


4、消耗品及附件:


灯泡及电源保险丝是属于消耗品,购置时应准备备品以利更换。附件则以测定台玻璃zui重要,也须准备备品。
