凝胶化时间测试仪技术特点及适样方法
  1. [ 日期:2019-10-19 查看次数:132 ]

凝胶化时间一般是指液态树脂或胶液在规定的温度下由能流动的液态转变成固体凝胶所需的时间。对于热固性树脂,是指从添加催化剂后到形成凝胶所需的时间。

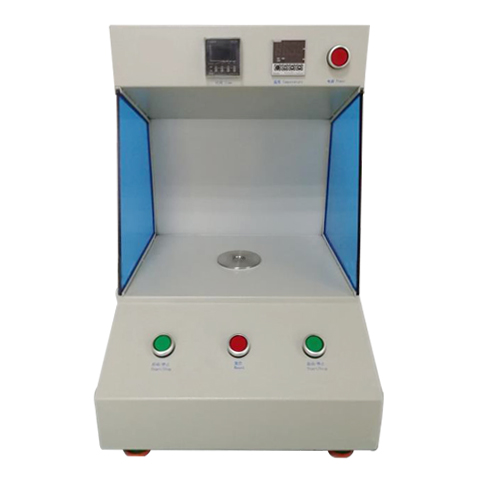

凝胶化时间测试仪(化胶机)按IPC-TM-650试验方法手册中的试验方法2.3.18设计制造,专业用于测试半固化片及树脂的凝胶化时间。


一、凝胶化时间测试仪适用范围:应用于PCB生产工艺过程中对多层板粘接片凝胶化时间检测,保证:原材料性能不会改变。具有:热盘的温度严格检定,数显温度,仪器准确等特点。


二、技术参数:


热盘控温精度:±0.5℃;


热盘温度zui小读数:0.1℃;


工作温度:230℃zui大;


时钟计时:0-9999秒;


热盘胶池尺寸:φ20.0mm;


供电:220V、50Hz、300W、单相;


尺寸:10×310×410mm(W×D×H);


重量:11kg。





三、适样方法:


1.将熔点仪调节到171℃,并将其在此温度下稳定。


2.用随机提供的离型蜡轻擦热盘,然后用干净的擦纸将热盘擦干净。


3.用小勺取树脂粉约200mg,倒入热盘中的树脂池,立即按START/STOP键开关启动时钟,时钟开始计时。


4.用牙签划动热盘中的树脂,呈圆周运动,尽量使树脂均匀地在热盘树脂池中运动。


5.在搅拌的过程会感觉热盘中的树脂越来越稠,这时可以边划动树脂边用牙签跳起抽丝。


6.当跳起的树脂抽丝断裂时,立即按START/STOP键开关停止计时,此时由时钟记录下来的时间即为树脂凝胶化时间。


7.记录下凝胶化时间后,按RESET按钮,使时钟归“0.0”。
